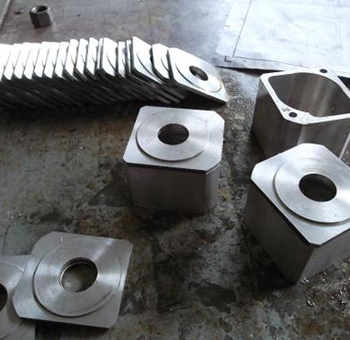

鑄鋁件在拋丸過(guò)程中有一些需要注意的事項(xiàng)，首先，除塵器要使用防爆除塵，鑄鋁件中鋁粉末濃度過(guò)高會(huì)引起爆炸，因此除塵器必須使用防爆除塵。其次，要使用清理鋁合金專用鋼丸。鋼丸或鐵丸高速撞擊零件表面，造成零件表面的晶格扭曲變形，使表面硬度增高，鋼丸能對(duì)鑄鋁件表面進(jìn)行強(qiáng)化處理。adc12鋁合金有些鑄鋁件在粗拋后表面不光滑，會(huì)留下空間導(dǎo)致發(fā)霉，所以采用一次性細(xì)拋，使表面光滑。

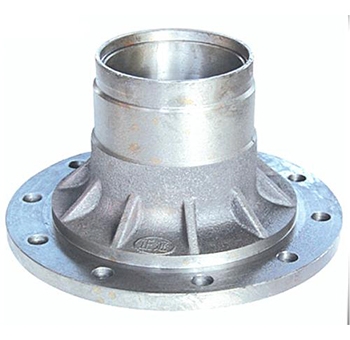

拋丸是利用高速旋轉(zhuǎn)的葉輪把小鋼丸或者小鐵丸拋擲出去高速撞擊零件表面，故可以除去零件表面的氧化層。同時(shí)鋼丸或鐵丸高速撞擊零件表面，造成零件表面的晶格扭曲變形，使表面硬度增高。鑄件拋丸主要清除鋁鑄件粘砂和表面異物，鏟磨割筋、披縫和毛刺等凸出物，以及打磨和精整鑄件表面以及表面缺陷的局部掩蓋等。

鋁鑄件在拋丸后經(jīng)常出現(xiàn)表面起皮現(xiàn)象，一般由以下一些原因造成：1、模具或壓射室(熔杯)未清理干凈；2、壓射壓力不夠，（還需注意壓射時(shí)動(dòng)模有否退讓現(xiàn)象）；3、澆注系統(tǒng)開(kāi)設(shè)有點(diǎn)問(wèn)題，合金液進(jìn)入型腔有紊流現(xiàn)象；4、模溫問(wèn)題等5、壓射時(shí)金屬液飛濺嚴(yán)重。拋丸提高表面噴涂附著力。拋丸清理后粗糙度可達(dá)Ra1.6～6.3μm，表面積大大增加，同時(shí)消除了表面污物，因此對(duì)表面噴漆或其它涂料時(shí)，其附著力大大增強(qiáng)。
